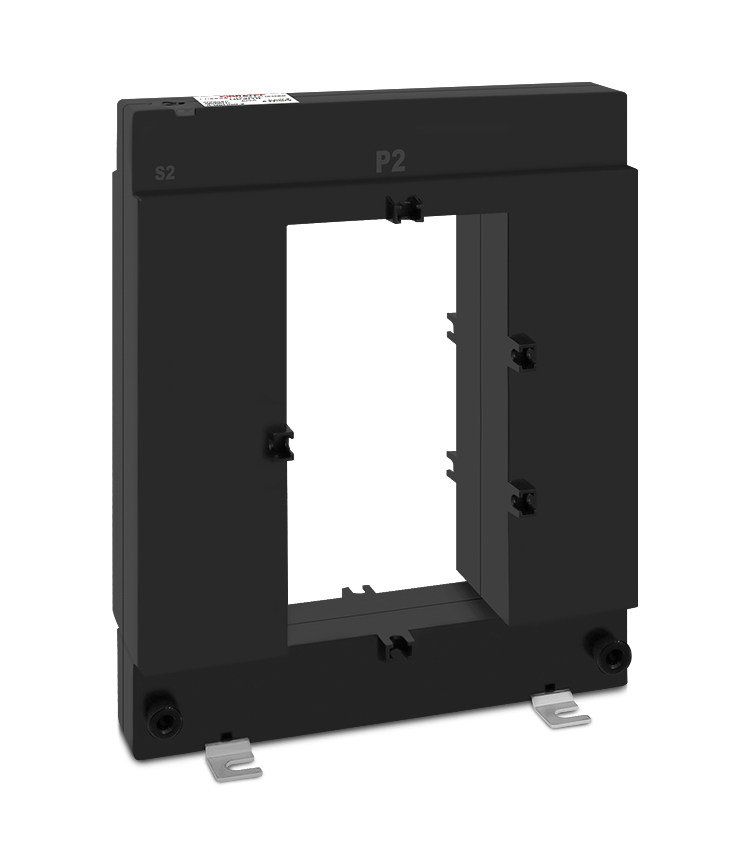

Transformador de Corrente (TC) Bipartido Linha TP816 Relação de 4000/5A - Abertura 80 X 160mm Classe 0,5%

Os Transformadores de Corrente Bipartidos SIBRATEC são utilizados em procedimentos de testes, controle, visualização da corrente consumida por dispositivos elétricos, proteção contra sobrecorrentes e demais aplicações onde é necessária amostra da corrente. Um transformador de corrente ou simplesmente TC é um dispositivo que reproduz no seu circuito secundário, uma amostra da corrente que circula no enrolamento primário. Esta corrente tem proporções definidas e conhecidas, sem alterar sua posição vetorial. Ou seja tem a função de reduzir a corrente para valores tratáveis e proporcionais à corrente primária original, além de isolar e proteger o circuito secundário do primário. Esta fração da corrente elétrica é enviada aos medidores e controladores, que por sua vez recalculam a corrente real e a utilizam conforme sua necessidade. As relações mais utilizadas no mercado são de XXX/5A e XXX/1A, ou seja, a corrente do primário é amostrada e tem como saída no secundário 5A ou 1A. Por exemplo: 1000/5A – Uma corrente no primário de 0 a 1000A é amostrada e no secundário teremos 0 a 5A. Esta aplicação é largamente utilizada em circuitos de medição, onde seria economicamente inviável medir utilizando equipamentos para altas correntes. Os modelos conhecidos como núcleo bipartido facilitam a instalação pois não é necessário fazer o desligamento e ou abertura do circuito para utilização dos tradicionais transformadores de corrente (tipo janela) não é possível. Assim este tipo de TC pode ser instalado sem a interrupção do fornecimento de energia desde que os secundários estejam jampeados. Assim ganha-se tempo e economiza-se no custo de instalação.
